Оборудование для сварки кольцевых швов цилиндров

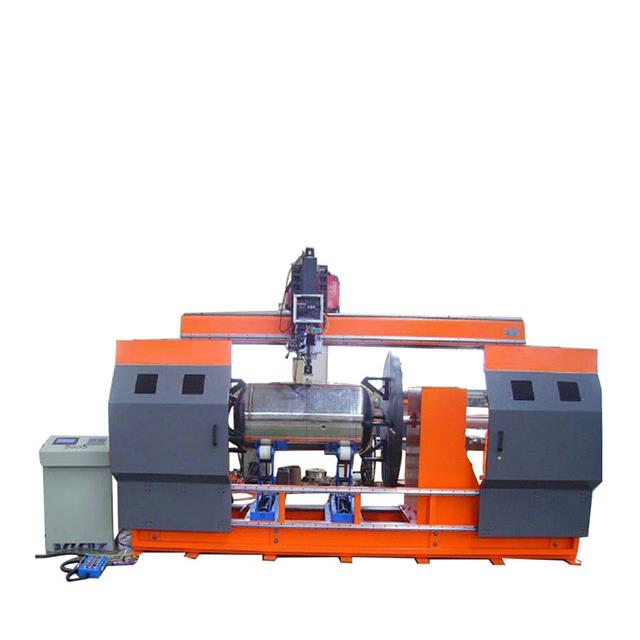

Автоматическая машина для сварки круговых швов
Автоматическая машина для сварки кольцевых швов представляет собой тип общего автоматического сварочного аппарата для кольцевых швов, который имеет широкий спектр применения. Автоматическая машина для сварки круглых швов имеет горизонтальную станину, оснащенную поворотной головкой с регулируемым углом, пневматической задней бабкой и двухосевой электрической тележкой X-Y. Вращающуюся головку можно поворачивать вверх и вниз на 90 градусов. В дополнение к обычной горизонтальной сварке также может выполняться вертикальная сварка. Шпиндель головки приводится в движение серводвигателем, который может устанавливать скорость сварки и угол перекрытия сварного шва. Сварочная горелка закреплена на раме пушки электрокаретки, ее передний, задний, левый и правый углы и угол наклона можно регулировать произвольно, предусмотрен пневматический механизм подъема пушки. Двухосная электрическая каретка приводится в движение линейной направляющей, прецизионной шарико-винтовой передачей и шаговым двигателем. Он оснащен системой ЧПУ с полным программированием операций на китайском языке и человеко-машинном диалоге. Он простой в эксплуатации и мощный. Он может выполнять автоматическую аргонно-дуговую сварку, сварку с защитой от CO2, автоматическую сварку MIG/MAG для обычных круговых швов, прямых швов и различных сварных швов специальной формы.
Применение
Автомат для сварки круговых швов в основном используется для стыковой сварки круглых заготовок из углеродистой и нержавеющей стали. Одношовный или двухшовный можно выбрать в соответствии с конкретными требованиями. По сравнению со сварочным аппаратом с вертикальным кольцевым швом ограничений по длине сварного шва не так много. Длинные трубы в три-четыре метра легко свариваются. Оборудование может широко использоваться для сварки гидравлических цилиндров, автомобильных рулевых реек, трансмиссионных валов, баллонов для хранения воздуха, химических и медицинских контейнеров, резервуаров для сжиженного газа, противопожарного оборудования, барабанов и цилиндров для хранения жидкости для горнодобывающих и производственных линий.
Классификация
По форме и размеру заготовки автоматы для сварки круговых швов можно разделить на следующие типы:
1. Автоматическая машина для вертикальной круговой сварки; b Автоматическая машина для горизонтальной круговой сварки.
2. Сварочный позиционер
3. Сварочный манипулятор (он же сварочный центр)
4. Автомат для сварки кольцевых швов.
Основные функции и применение автоматической машины для сварки круговых швов
1. Автоматическая машина для аргонно-дуговой (плазменной) сварки в основном состоит из специально разработанной механической части для кольцевой сварки и стандартной части источника питания.
2. В зависимости от конкретных сварочных деталей, механическая часть автоматизации включает в себя автоматизацию горизонтального круглого шва и автоматизацию вертикального круглого шва. Специально разработана и изготовлена нашей компанией.
3. Стандартный источник питания включает TIG (дуговая сварка в среде вольфрамового газа), MIG (дуговая сварка в среде инертного газа), MAG (дуговая сварка в среде активного газа), SAW (дуговая сварка под флюсом), PAW (плазменная сварка) и т. д.
Он может быть оснащен высококачественным стандартным блоком питания, изготовленным нашей компанией. В то же время клиенты также могут сначала использовать блоки питания других известных брендов, которые обладают сильной универсальностью.
4. Вращение заготовки осуществляется двигателем с преобразованием частоты + редуктором + тремя зажатыми захватами, движение стабильное, с бесступенчатой регулировкой скорости.
5. Прижимной вал приводится в движение цилиндром для затягивания, ослабления и продвижения вперед и назад сварочной горелки, а сварочная горелка оснащена точным механизмом микрорегулировки, так что сварочная горелка и сварной шов могут формировать наилучшую ориентацию.
6. Система управления оснащена встроенным микрокомпьютером, малым объемом, надежным и простым рабочим интерфейсом, легко модифицируется и обслуживается.
