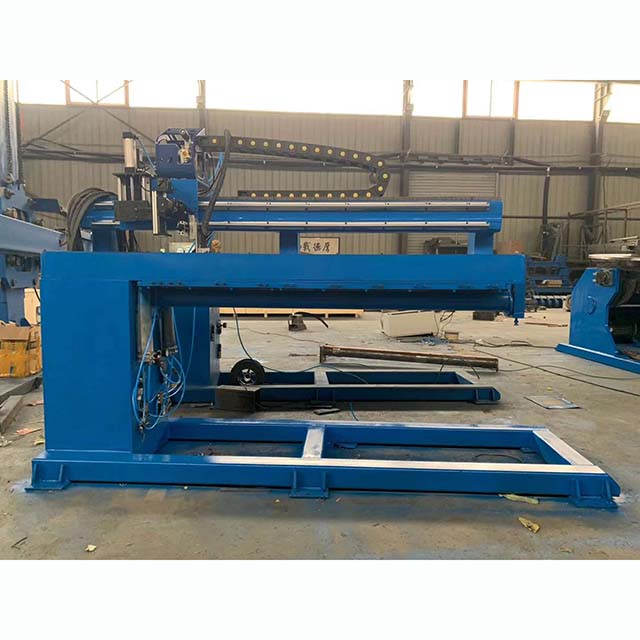

Машина для сварки продольных швов
Сварка прямым швом используется для сварки вертикального шва цилиндра с вертикальным швом пластины. Подходит для сварки в среде защитного газа и аргонно-дуговой сварки с автолизом (заполнение проволокой) и других методов сварки. Заготовка сжимается механизмом типа воздушной подушки, и полный диапазон заготовки находится в полном контакте со сварной медной полосой после уплотнения, чтобы реализовать одностороннюю сварку и двухстороннее формование для обеспечения качества сварки. Он имеет защитное устройство для защиты заготовки от деформация в процессе сварки, а обратный шов имеет красивую форму. Оборудование использует управление ПЛК для реализации автоматической операции сварки!
Характеристики машины:
1. В станке используется прессующий механизм из медного сплава ключевого типа, обеспечивающий равномерный и стабильный эффект зажима и охлаждения заготовки;
2. Оснащен сварочной задней защитной втулкой и формовочной канавкой для обеспечения стабильной защиты от газа и идеального эффекта односторонней сварки и двухсторонней формовки;
3. Машина может выбрать интегрированное управление ПЛК или реле по мере необходимости;
4. Сварочный пистолет приводится в действие двигателем постоянного тока, а скорость сварки бесступенчатая и регулируемая;
5. Подходит для любого типа источника питания для дуговой сварки (аргонно-дуговая сварка / сварка CO2 / плазменная дуговая сварка);
6. Гуманизированный дизайн оборудования, с которым могут работать только обычные рабочие, чтобы решить проблему найма на заводе, сложно нанять мастера по сварке, низкая эффективность производства;
7. Автоматическая прямошовная сварка в основном используется для высококачественной автоматической прямой сварки с низкой деформацией цилиндров и сборочных плит из нержавеющей стали, железа, алюминия, латуни и других металлов.
Основные технические параметры
型号 Модель 项目 Предмет | TZF-300 | TZF-500 | TZF-800 | TZF-1000 | TZF-1200 | TZF-1500 | TZF-2000 |
输入电压 Входное напряжение | Однофазный 220В, 50/60Гц | ||||||
最大焊接长度(мм) Максимальная длина сварки | 300мм | 500мм | 800мм | 1000мм | 1200мм | 1500мм | 2000мм |
工件直径 (мм) Диаметр заготовки | 50-800мм | 70-800мм | 90-800мм | 100-800мм | 100-800мм | 120-800мм | 180-800мм |
适用厚度 (мм) Толщина заготовки | 0.3-3мм | 0.4-3мм | |||||
焊接速度 Скорость сварки | 300-2000мм/мин | ||||||
Основные характеристики прямошовной автоматической сварочной машины
Основная сварочная машина имеет консольную конструкцию, две консольные балки после сварки с отжигом, чтобы обеспечить долговременную деформацию балки;
Пневматическая прижимная конструкция шпоночного типа расположена вплотную вдоль двух сторон прямого шва, чтобы обеспечить равномерное прижатие стыкового шва по всему диапазону длины сварки;
Расстояние между прижимными пальцами клавиш пианино можно регулировать, чтобы адаптироваться к сварке различных деталей;
В зависимости от толщины заготовки можно использовать тип воздушной подушки или цилиндр, чтобы обеспечить достаточную силу сжатия для предотвращения термической деформации в процессе сварки;
Сварочная оправка инкрустирована медным литьем, обеспечивающим функцию защиты сварного шва.
В соответствии с заготовкой бочки или пластины, обрабатывающей различные канавки технологии сварки, достигается односторонняя сварка и двусторонняя формовка;
Расстояние между сварочным шпинделем и клавиатурой регулируется, что может удовлетворить требования к сварке различных заготовок.
Сварочная горелка приводится в движение серводвигателем постоянного тока и приводится в движение шестерней и рейкой. Поверхность гусеницы отшлифована, поэтому ходьба стабильна, а сварка стабильна и надежна.
Все воздушные трубы и тросы должны быть размещены в буксировочной цепи, чтобы обеспечить чистый и красивый внешний вид и избежать обрыва троса.
Автоматическая машина для сварки прямых швов.
ИСПОЛЬЗОВАНИЕ:
Он используется для стыкового соединения прямых швов различных средних и тонких сталей, а также для стыкового соединения цилиндрических деталей, подходящих для различных источников питания дуговой сварки.
Основная конфигурация:
Консольная конструкция, рама, консольная балка, опорный вал, клавиатура, средний механизм, навесной замок, механизм перемещения сварочного пистолета, механизм зажима и регулировки сварочного пистолета, электрические детали и т. д.
Механизм выравнивания имеет пневматическое выравнивание гвоздя, две формы ручного выравнивания режущей пластины.
Механизм перемещения сварочной горелки:
Линейная направляющая подшипника, синхронный ременный привод или зубчатая передача, привод двигателя постоянного тока, мощность двигателя 65 Вт, бесступенчатая регулировка скорости
Механизм регулировки сварочной горелки: пневматический механизм опускания горелки, поперечная регулировочная рама из алюминиевого сплава, сварочная горелка 3D, диапазон регулировки X=50 мм, Y=50 мм.
Регулировка одномерного вращения.
Электрическое управление, управление ПЛК, электрический блок управления в шасси, блок управления в торце с навесным замком.
Источник питания: ТИГ/МИГ.
