2-WE67Y/K双机液压(CNC)折弯机基本原则:

1.本机由两套400吨的折弯机组合而成。

2.串联控制,实现同步工作。单机由工作台、左右墙板组合而成。

3.由于运输的原因,我们采用装配式结构。机架刚性强,左右墙板安装两个气缸,液压系统在电气系统的作用下,驱动压头工作。冲头上设有上模,上模与下模接触时,系统会提高压力,形成工件。

4.采用不同的模具,在不同的弯曲方式下,可以得到不同形状的工件。产品质量稳定可靠。

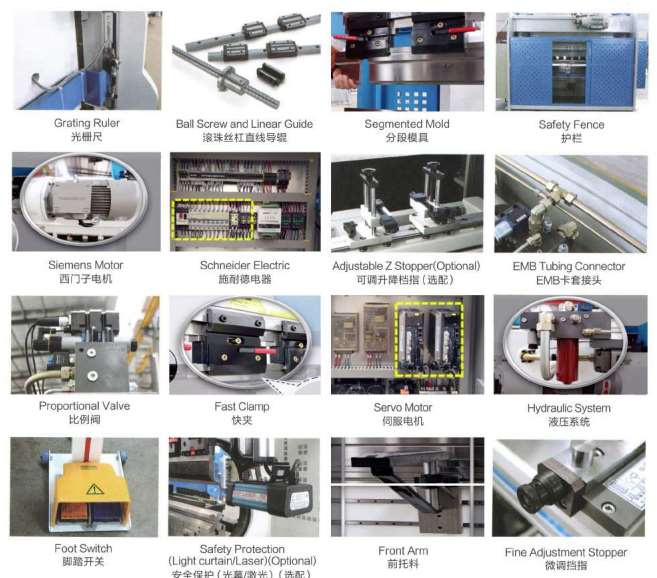

产品配件


2-WE67Y/K双机联动液压(数控)折弯机(图1)

WE67K产品参数

型号
Type

公称压力
Nominal Pressure

工作台长度
Worktable Length

立柱间距
Column spacing

喉口深度
Throat Depth

滑块行程
Slide Stroke

最大开启高度
Max Open

KN

(mm)

(mm)

(mm)

(mm)

(mm)

WE67K-500t/5000

5000

5000

4100

400

320

630

WE67K-500t/6000

5000

6000

4820

400

320

630

WE67K-500t/7000

5000

7000

5620

400

320

630

WE67K-600t/6000

6000

6000

4820

400

320

630

WE67K-600t/7000

6000

7000

5620

400

320

630

WE67K-700t/8000

7000

8000

5300

400

320

630

WE67K-700t/10000

7000

10000

5300

400

320

630

WE67K-800t/8000

8000

8000

5300

400

320

630

WE67K-1000t/10000

10000

10000

5300

400

320

630

WE67K-1000t/12000

10000

12000

5300

400

320

630

WE67K-1200t/12000

12000

12000

5300

400

320

630

WE67K-1200t/14000

12000

8600

5300

400

320

630

参数仅供参考,具体信息请添加左侧二维码,咨询工作人员

2-WE67Y/K双机联动液压(数控)折弯机产品特点

选择了两台(WC67Y/WE67K)规格的大型机来配置双机联动同步设备。

双机联动折弯机可加工超长工件,特别适用于城市建设、公路灯杆、电杆等。

这两种机床还可同时单独使用,以提高生产效率,并配有挠度补偿机制。

同步机构采用机械液体伺服和机械块。

上滑块的行程和后挡架的位置通过机动和快速调整,手动微调,并通过电子数控显示。
