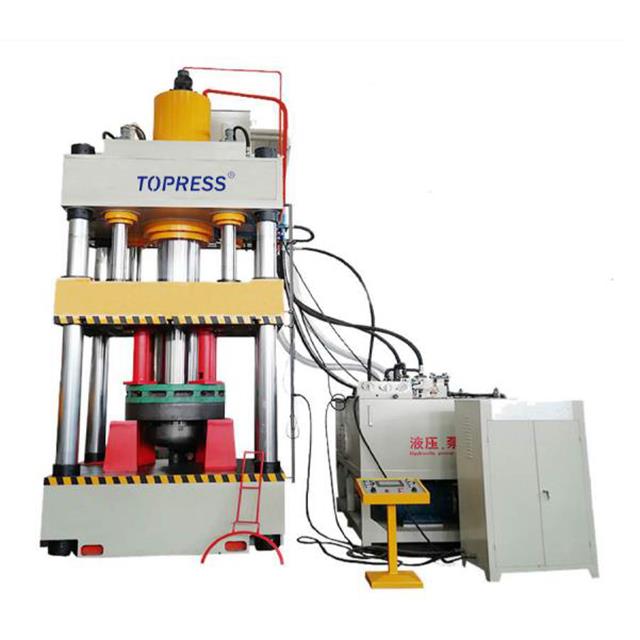

Детальная конструкция главного двигателя гидравлического пресса с тарельчатой головкой:

Гидравлический пресс с тарельчатой головкой с трехбалочной и четырехколонной конструкцией состоит из фюзеляжа, главного цилиндра, устройства ограничения хода, смазочного устройства, гидравлической силовой системы, электрической системы и т. д. Фюзеляж состоит из верхней балки, направляющей блок, рабочий стол, вертикальная колонна, блокировочная и направляющая втулки и т. д. Ползунковый блок перемещается вверх и вниз по четырем колоннам по прямой линии, приводимой в движение масляным цилиндром.

Каждая балка гидравлического пресса обычно представляет собой полую коробчатую конструкцию, середина добавляется к полу, а важные части имеют цилиндрическую форму, опора на большую площадь пола более плотная, чтобы улучшить жесткость, уменьшить местное напряжение, пол, как правило, сделан квадратной или радиационной планировки.

Отверстие для заливки масла открыто в направляющем отверстии средней балки для смазки стойки смазочным маслом.

На верхней балке может быть установлен рабочий масляный цилиндр, на нижней балке может быть установлено отверстие эжектора в соответствии с процессом прессования, а также может быть установлено устройство гидроцилиндра эжектора.

Гидравлический пресс с 3 балками изготовлен из высококачественной листовой стали Q235B, резка, сварка в целом имеет хорошую жесткость - полировка - удаление всего сварочного шлака, центр сварки и соединение балки с частями оксидного слоя при черновой обработке, прецизионное фрезерование поверхности - Процесс расточки для каждой формы отверстия, прецизионное фрезерование Т-образного паза, снятие фаски, удаление заусенцев, распыление антикоррозионной краски для хранения после осмотра.
