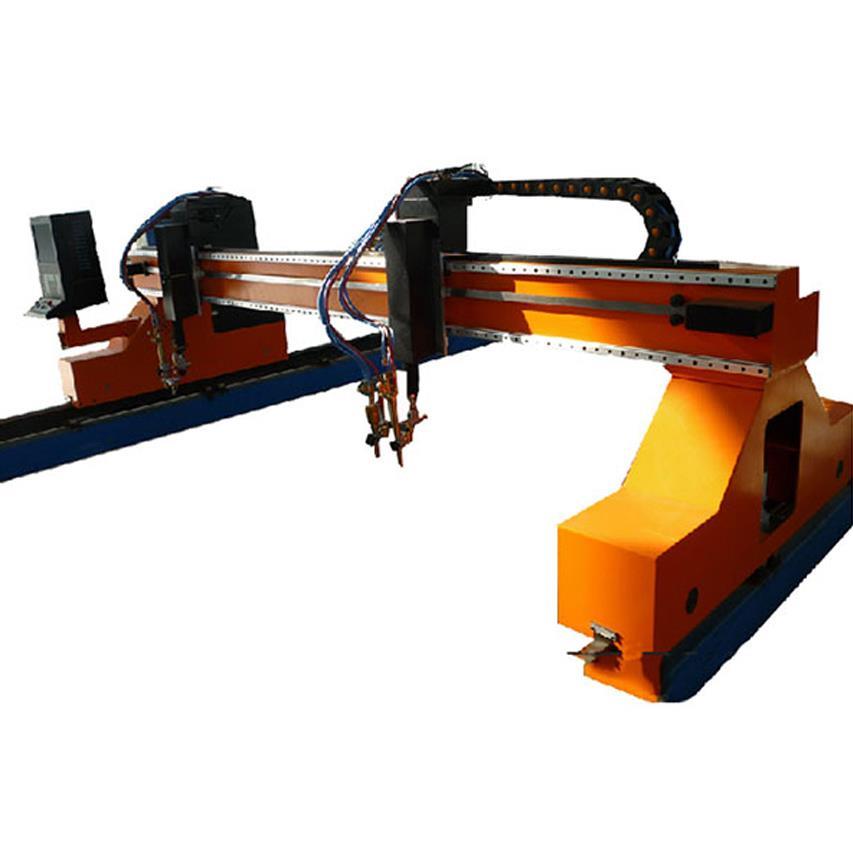

Портальный станок для резки портальной конструкции, поперечный пролет 3 м, 4 м, 5 м, 6 м, 8 м и другие характеристики обусловлены двусторонней, стабильной работой, хорошей конфигурацией, высокой эффективностью, могут использоваться для различных углеродистых и марганцевых сталей. , нержавеющая сталь и другие металлические материалы для резки больших, средних и малых стальных листов.

Также может быть настроен в соответствии с требованиями пользователей с большим количеством резака или настроен на режимы резки специальной формы и прямой резки двойного назначения, также может быть опционально с системой автоматического выравнивания емкости или плазмы.

Детали продукта:

Система управления продольным приводом:

Продольное использование привода с двойной зубчатой рейкой, оснащенного высокоточным редуктором, а также обратной связью по скорости и положению для достижения высокоточного привода позиционирования.

Система управления боковым приводом:

Высокоточная направляющая с одной осью используется для плавного перемещения одного и того же изображения и зеркального изображения между главным и вспомогательным резаком через устройство из стальной проволоки.

Режим пневматической передачи:

В направлении продольного движения машины имеется много рабочих кабелей, заземляющих кабелей и источников воздуха, поэтому продольное перемещение груза очень большое, что влияет на устойчивость и надежность работы машины. Использование цепного следящего механизма обеспечивает чистоту трубопровода и может снизить склонность машины к перегрузке на высокоскоростном поворотном участке.

Это может предотвратить износ трубопровода, вызванный высокоскоростным движением резания, и в то же время сократить ненужную длину трубопровода.

Устройство защиты от столкновений плазменного резака:

Механизм защиты от столкновений на 360° управляется датчиками. Как только плазменный резак попадет в любом направлении, машина немедленно остановится.

Технический индекс портальной машины для резки

1. Форма резки: программируемая резка деталей из листовой стали любой плоской формы, состоящих из прямых линий и дуг;

2. Точность резания: Национальный стандарт JB/T10045.3-99;

3. Ширина резки: 4 м, 5 м, 6 м и другие параметры по желанию;

4. Длина гусеницы: 6 м является стандартной, а удлинение секции 3 м может быть настроено в соответствии с требованиями пользователя;

5. Режим вождения: двустороннее вождение;

6. Конфигурация резака: 1 резак является стандартным, дополнительный пламенный или плазменный резак, а также может быть настроен в соответствии с требованиями пользователя;

7. Толщина резки: максимальная толщина резки пламенем составляет 200 мм, а толщина плазменной резки зависит от размера выбранного источника питания;

8. Подъем зажигания: автоматическое зажигание, электрический подъем, опциональный конденсатор или автоматическое повышение напряжения дуги в соответствии с требованиями пользователя;

9. Система числового управления: простая в использовании, стабильная работа;

В зависимости от требований пользователи могут выбрать систему Beijing State 2000 или 3000, импортированную систему Haibao или систему FastCNC.

10. Программирование числового программного управления: Программное обеспечение для автоматического графического программирования на основе AutoCAD;

11. Режущий газ: кислород + ацетилен или пропан.

Шанхайский университет Цзяо Тонг (Фан Лин) F2300B

● Принять двухосевой цифровой режим управления

● Структура управления DPS (более стабильная и надежная работа)

● Подходит для кислородной, плазменной, лазерной резки и других обрабатывающих производств.

● Простое управление с помощью меню или графической подсказки.

● Китайский, английский, испанский, португальский, французский, русский, Дания.

● Переключатель меню на корейском, японском и других языках с помощью одной кнопки.

● 47 часто используемых графических библиотек (включая сетку) могут быть установлены по размеру

● Поддержка кода EIA (код G) и различного программного обеспечения для раскроя

● Номер оси управления: 2-осевая связь (3-осевая настройка)

● Диапазон координат: почва 9999,99 мм

● Максимальная частота импульсов: 200 кГц. Максимальная рабочая скорость: 15 м/мин.

● Оснащен 10,4-дюймовым ЖК-экраном высокой яркости с разрешением 800*480 и высоким разрешением, отображающим 160 миллионов цветов.

● Память: 64 МБ SDRAM

● USB: интерфейс USB 1.1 на передней панели, поддержка USB-накопителя емкостью не менее 16 ГБ.

● Клавиатура: клавиатура с покрытием из печатной платы

Корпус: полностью экранированный стальной конструкцией, он действительно может предотвратить электромагнитное излучение, антипомеховый и антистатический

● Рабочая среда: температура: от -10°C до +60°C;

Относительная влажность 0-95% без конденсации

Система сервопривода Panasonic в Японии:

Хорошие характеристики управления скоростью во всей зоне скорости позволяют добиться плавного управления, почти без ударов и повысить эффективность более чем на 90%.

Нет тепла, высокая скорость управления.

Высокоточное управление положением в пределах номинальной рабочей области обеспечивает постоянный крутящий момент, низкий уровень шума, отсутствие износа щеток, отсутствие технического обслуживания, отсутствие частиц износа, отсутствие искр, подходит для беспыльного цеха, взрывоопасной среды, низкой инерции.

Новейший редуктор:

Используются незаменяемые смазочные материалы на весь срок службы, поэтому не требуется техническое обслуживание независимо от того, где он установлен.

Полностью закрытая конструкция со степенью защиты IP65.

Поэтому его можно использовать и в плохих условиях труда.

Может использоваться со стандартными двигателями без высокой центрированности и уплотнения выходного вала.

Зацепление шлифовального зубчатого колеса с малым задним зазором, так что работа на небольшом расстоянии, целочисленная нагрузка передаточного отношения равномерно распределяется по трем планетарным шестерням с высокой жесткостью на кручение.

Планетарные коробки передач очень эффективны.

Зубчатая пара с оптимизированным шумом используется для очень низкого уровня шума.

Низкая инерция, высокая динамика.

Компактная структура и легкий вес.

Опора ременного шкива может выдерживать высокую радиальную нагрузку, поэтому ременный шкив можно установить напрямую.

Место установки определяется по мере необходимости.

Режим подключения выходной клеммы определяется по мере необходимости.

Оптический вал должен быть соединен зажимами, а вал со шпоночным пазом должен быть соединен шпонками.

Экономичные портальные параметры станка с ЧПУ для резки

Форма предназначена только для справки, пожалуйста, проконсультируйтесь с персоналом для получения дополнительной информации.
